Фильтры ФИСД (ФСД) – это фильтры ионитные смешанного действия, предназначенные для скоростного ионирования турбинного конденсата, применяются на последней ступени обработки воды в составе установок глубокого обессоливания и очистки конденсата на электростанциях.
Фильтрация осуществляется при помощи специальных ионообменных материалов естественного и искусственного происхождения: катионитов и анионитов.
Обессоливание воды в фильтре ФИСД осуществляется посредством полного удаления катионов Na+, К+ и анионов кремниевой кислоты из входящего потока.
Один фильтр ФИСД (фильтр ФСД) смешанного действия заменяет два последовательно подключенных Н- и ОН- ионитных фильтра. Вода, глубоко обессоленная при помощи фильтра ФИСД, необходима для подпитки паровых котлов, вырабатывающих пар высокого и среднего давления, а также для очистки турбинного конденсата. Высокую востребованность фильтры ФСД получили на промышленных предприятиях, требующих большого объема сверх очищенной воды.
Конструкция фильтров смешанного действия
Ионитный фильтр ФИСД состоит из следующих основных конструктивных элементов:
- Вертикальный корпус из цилиндрической обечайки с эллиптическими днищами
- ВРУ – верхнее распределительное устройство
- НРУ – нижнее распределительное устройство
- СРУ – среднее распределительное устройство (только в тех моделях, где предполагается внутренняя регенерация ионообменной смолы)
- Смотровые окна
- Три опоры для установки на фундаменте (приварены к нижнему днищу)
По желанию заказчика возможна дополнительная комплектация, в которую входят:
- Запорно-регулирующая арматура
- Трубопроводы обвязки
- Пробоотборники
- Манометры
Цикл работы фильтра ФИСД
Цикл работы ионитного фильтра смешанного действия ФИСД включает в себя следующие этапы:
- Обессоливание воды (фильтрация)
- Взрыхление ионитной шихты
- Внутренняя или выносная регенерация (зависит от конструктивного исполнения фильтра)
- Перемешивание фильтрующего материала
- Сброс первого фильтрата
Основные типы фильтров ФИСД
В зависимости от конструктивного исполнения фильтры ФИСД могут быть следующих типов:
Фильтр ФИСДНР – фильтр ионитный смешанного действия с наружной регенерацией ионитов, работает в тандеме с фильтром –регенератором ФР. Данные тип фильтров может быть изготовлен в двух вариациях: ФИСДНР-2П – двухпоточный и ФИСДНР-3П – трехпоточный. Альтернативное наименование — фильтр ФСДНР (ФСД НР)

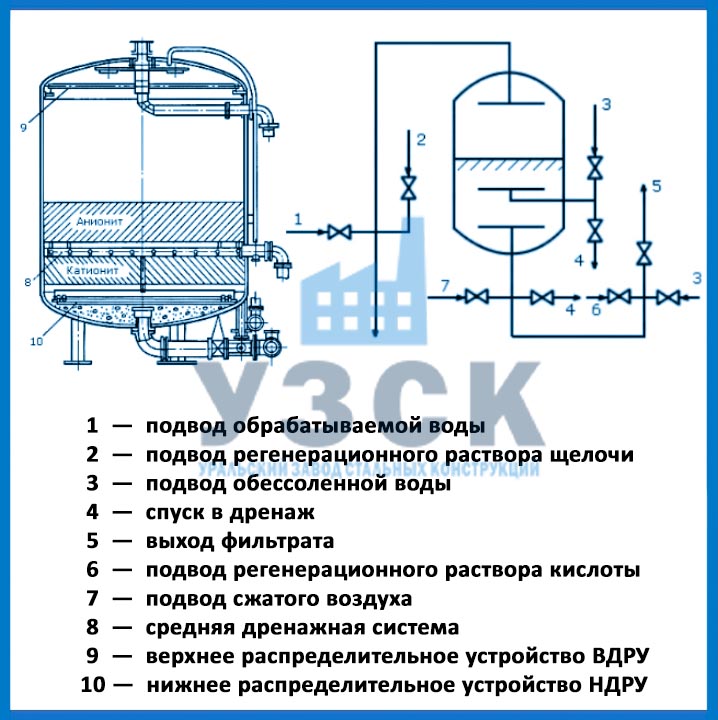

Фильтр ФИСДВР – фильтр ионитный смешанного действия с внутренней регенерацией ионитов, не требует дополнительного оборудования для регенерации и оснащен средним сборно-распределительным устройством. Альтернативное наименование — фильтр ФСДВР (ФСД ВР)
Технические параметры ФИСД
| Наименование | ФИСД 1,4-1,0 ФИСД 1,4-0,6 | ФИСД 2,0-1,0 ФИСД 2,0-0,6 | ФИСД 2,6-1,0 ФИСД 2,0-0,6 | ФИСД 3,0-1,0 ФИСД 2,0-0,6 | ФИСД 3,4-1,0 ФИСД 2,0-0,6 |
Диаметр фильтра, м | 1,4 | 2,0 | 2,6 | 3,0 | 3,4 |
Площадь фильтрации, м2 | 1,54 | 3,14 | 5,3 | 7,1 | 9,1 |
Температура, °С | 40 | 40 | 40 | 40 | 40 |
Альтернативное наименование | ФСД 1,4-1,0 ФСД 1,4-0,6 | ФСД 2,0-1,0 ФСД 2,0-0,6 | ФСД 2,6-1,0 ФСД 2,6-0,6 | ФСД 3,0-1,0 ФСД 3,0-0,6 | ФСД 3,4-1,0 ФСД 3,4-0,6 |
