| При необходимости глубокой очистки воды для ядерных реакторов на электростанциях и в промышленных котельных применяются фильтры ионитные смешанного действия. ФИСД обессоливает и обескремнивает пропускаемую природную воду и конденсат. Ионообменный слой состоит из анионитов и катионитов. Очищенная и обессоленная вода применяется в качестве подпитки отопительных котлов. | Пры неабходнасці глыбокай ачысткі вады для ядзерных рэактараў на электрастанцыях і ў прамысловых кацельняў прымяняюцца фільтры іянітнымі змешанага дзеянні. ФІСД обессоливает і обескремнивает прапусканую прыродную ваду і кандэнсат. Іонаабменных пласт складаецца з анионитов і катионитов. Вычышчаная і обессоленная вада ўжываецца ў якасці падсілкоўвання ацяпляльных катлоў. |
Разновидности фильтров ФИСД
Существуют 2 вида ионитных фильтров смешанного действия. (ФСИДНр) и (ФИСДВр) различаются способом регенерации ионитов:
- ФСИДНр имеет наружную регенерацию. После окончания рабочего цикла ионитный слой выгружается в выносной регенератор. Здесь происходит взрыхление ионитов. Их разделение, а затем регенерация катионитов и анионитов. Каждый слой регенерируется отдельно. Процесс регенерации каждого слоя ионитной шихты может происходить одновременно или последовательно. Один выносной регенератор обслуживает несколько ФИСДНр.

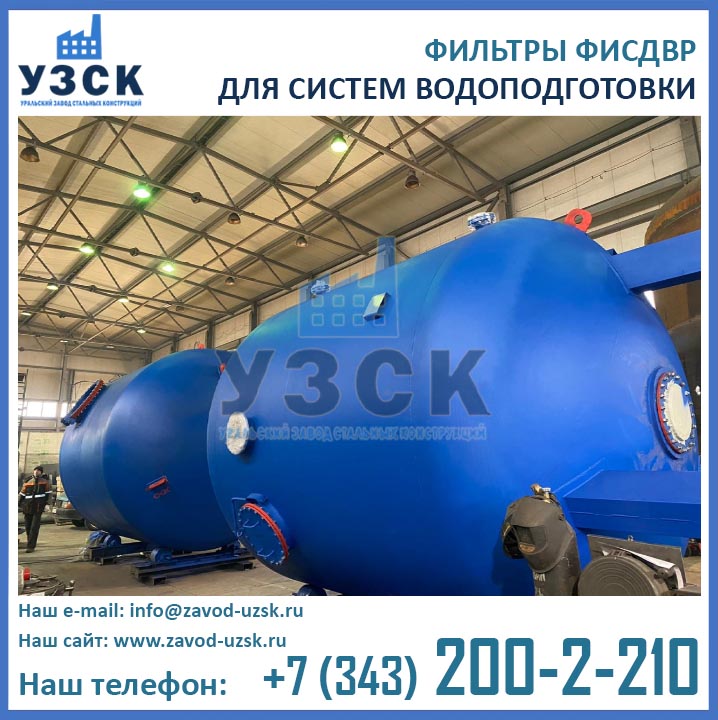

- ФИСДВр имеет внутреннюю регенерацию. Для этого в фильтрах предусмотрено среднее распределительное устройство. Здесь ионитная шихта взрыхляется и разделяется на 2 слоя: катионитный и анионитный. Через слой катионитов пропускается раствор серной кислоты, через слой анионитов — раствор едкого натрия.
Фильтры ФИСД используются на последней ступени очистки конденсата и природной воды. Они обеспечивают паровые котлы и турбины электростанций чистой подпиткой.
Описание ФИСД
ФИСД – это стандартное вертикальное цилиндрическое устройство, корпус которого имеет:
- Верхнее и нижнее днища в форме эллипса;
- вру – верхнее распределительное устройство;
- нру – нижнее распределительное устройство;
- сру – среднее распределительное устройство (только в тех моделях, где предполагается внутренняя регенерация ионообменной смолы);
- смотровые окна;
- три опоры нижнего днища для установки на фундаменте.
Верхнее, среднее и нижнее распределительные устройства располагаются внутри корпуса. Фланцы связывают их с верхним и нижним днищами. К ним же присоединяются трубопроводы для подвода и отвода воды, регенеранта, фильтрата. Смотровые окна позволяют наблюдать за ходом работы фильтра, проводить необходимый ремонт, покрывать внутренние стенки антикоррозийным раствором.
Для производства ФИСД используются различные виды качественной стали и других материалов:
- углеродистая сталь – для изготовления корпуса;
- нержавеющая сталь – для изготовления комплектующих элементов;
- полимеры –для внутреннего покрытия корпуса.
Часто внутренние детали выполняются из полиэтилена, винипласта или покрываются перхлорвиниловыми лаками и другими средствами химической защиты.
Порядок работы
Основные этапы работы фильтров ФИСДВр и ФИСДНр:
- обессоливание воды (фильтрация);
- взрыхление ионитной шихты;
- внутренняя или выносная регенерация (зависит от конструктивного исполнения фильтра);
- перемешивание фильтрующего материала;
- сброс первого фильтрата.
Главный этап всего процесса – это ионирование. ФИСД обеспечивает полную доочистку воды, которая прошла первичную обработку. Многоступенчатость очищения позволяет уменьшение частоты процесса регенерации.
Технические характеристики
| Наименование | ФИСД 1,4-1,0
ФИСД 1,4-0,6 |
ФИСД 2,0-1,0
ФИСД 2,0-0,6 |
ФИСД 2,6-1,0
ФИСД 2,0-0,6 |
ФИСД 3,0-1,0
ФИСД 2,0-0,6 |
ФИСД 3,4-1,0
ФИСД 2,0-0,6 |
| Диаметр фильтра, м | 1,4 | 2,0 | 2,6 | 3,0 | 3,4 |
| Площадь фильтрации, м2 | 1,54 | 3,14 | 5,3 | 7,1 | 9,1 |
| Температура, °С | 40 | 40 | 40 | 40 | 40 |
| Альтернативное наименование | ФСД 1,4-1,0
ФСД 1,4-0,6 |
ФСД 2,0-1,0
ФСД 2,0-0,6 |
ФСД 2,6-1,0
ФСД 2,6-0,6 |
ФСД 3,0-1,0
ФСД 3,0-0,6 |
ФСД 3,4-1,0
ФСД 3,4-0,6 |
Таблица 1
Производство ФИСД
УЗСК выпускает на территории Беларуссии качественное оборудование из различных видов стали: углеродистой и нержавеющей. Ионитные фильтры смешанного действия – это надежные устройства, характеризующиеся высокой степенью очистки воды. Среди главных преимуществ:
- Прочность и износоустойчивость конструкции проверяется многократными испытаниями и точным расчетом.
- Продолжителен период эксплуатации (до 25 лет).
- Учитываются все предложения заказчика, если они соответствуют ГОСТу.
- Завод-изготовитель гарантирует надежность устройства и его соответствие российским стандартам.
Чтобы сделать заказ ФСУ, звоните по телефонам, указанным в разделе «Контакты». Наши консультанты ответят на все вопросы и предложат самые выгодные варианты покупки.
Наше предприятие производит, по желанию заказчика, монтаж оборудования с соблюдением условий, прописанных в техническом паспорте или инструкции по эксплуатации.
Выбирая продукцию предприятий УЗСК в Минске, Гомеле, Могилёве, Витебске, Гродно, Бресте, Бобруйске , Барановичи, Борисове, Мозыре, вы получите качественное устройство из первых рук, по номинальной стоимости, без каких-либо наценок и посредников. Возможен индивидуальный заказ и комплектация оборудования дополнительными частями.
