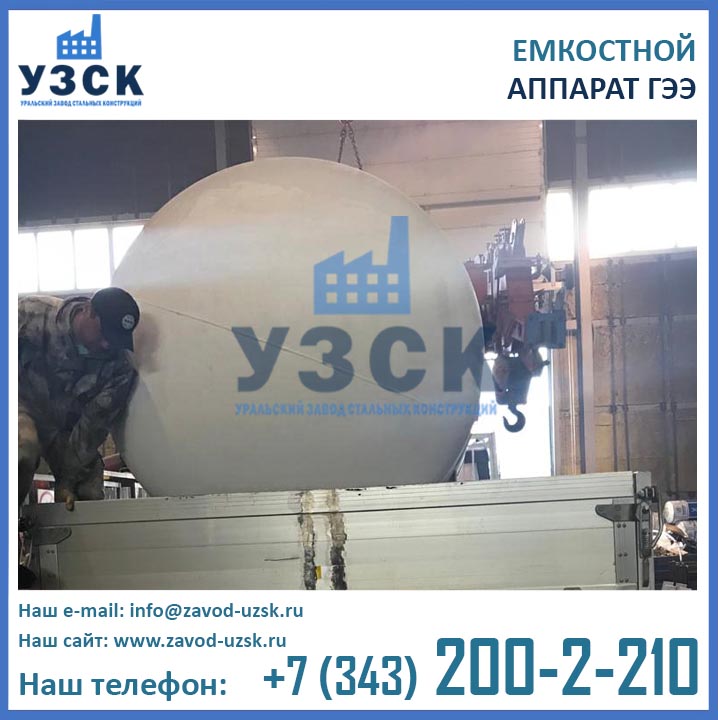

Горизонтальные аппараты с эллиптическими днищами

Цельносварное емкостное оборудование широко используется в нефтяной, химической и перерабатывающей промышленности в Белоруссии. Горизонтальные емкости с эллиптическим днищем представлены как резервуары и трубные конструкции. Изделия предназначены для хранения субстанции, используются и как промежуточное звено в технологической линии. Промышленность поставляет оборудование для эксплуатации под давлением 5, 10 и 16 бар. Емкостные аппараты ГЭЭ используют в работе с агрессивными жидкостями

Аппарат ГЭЭ – технические характеристики

Конструкции горизонтальных емкостей со свободной полостью и трубными пучками изготавливается, как цельносварная. Сосуд не предназначен для использования под землей. Резервуар устанавливается на опоры- лапы и седловые опоры. Внутренний объем 5-100 м3. В зависимости от степени агрессивности и температурных условий хранения выбирается вид стали для обечаек и днища.

Таблица выбора материала для емкости ГЭЭ

ШИФР МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ	МАРКА СТАЛИ	ТЕМПЕРАТУРА СТЕНКИ, ºC
ШИФР МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ	МАРКА СТАЛИ	МИНИМАЛЬНАЯ	МАКСИМАЛЬНАЯ
1	Всп3сп5 ГОСТ 380-88	-20	300
2	09Г2С ГОСТ 5520-79	-60
2	16ГС ГОСТ 5520-79	-40
3	12х18Н10Т (нержавеющая сталь), 10х17Н13М2Т и 10×17Н13МЗТ ГОСТ 5632-72	-70
4	08х22Н6Т и 08х21Н6М2Т ГОСТ 5632-72	-40
4	08х18Г8Н2Т ГОСТ 5632-72	-20
5	ВСтЗсп5+12х18Н10Т (нержавеющая сталь) ВСтЗсп5+10х17Н13М2Т ВСтЗсп5+10х17Н13МЗТ ВСтЗсп5+08х13 ГОСТ 10885-85	-20
6	09Г2С+12х18Н10Т (нержавеющая сталь) 09Г2С+10х17Н13М2Т 09Г2С+10х17Н13МЗТ ГОСТ 10885-85	-60
6	09Г2С+08х13 ГОСТ 10885-85	-40

Под шифром следует понимать заложенные в ГОСТ конструкцию, объем, внутренние устройства, и другие особенности. Трубный пучок, устанавливаемый внутри емкости, не переводит ее в класс теплообменной аппаратуры. Это оснастка для охлаждения или нагревания содержимого аппарата. Давление в трубах не должно быть выше 0,6 бар.

Стандартная емкость ГЭЭ оборудована люком для осмотра и внутреннего ремонта, и фланцами различного размера, для технологической обвязки, установки датчиков и приборов КИП и А.

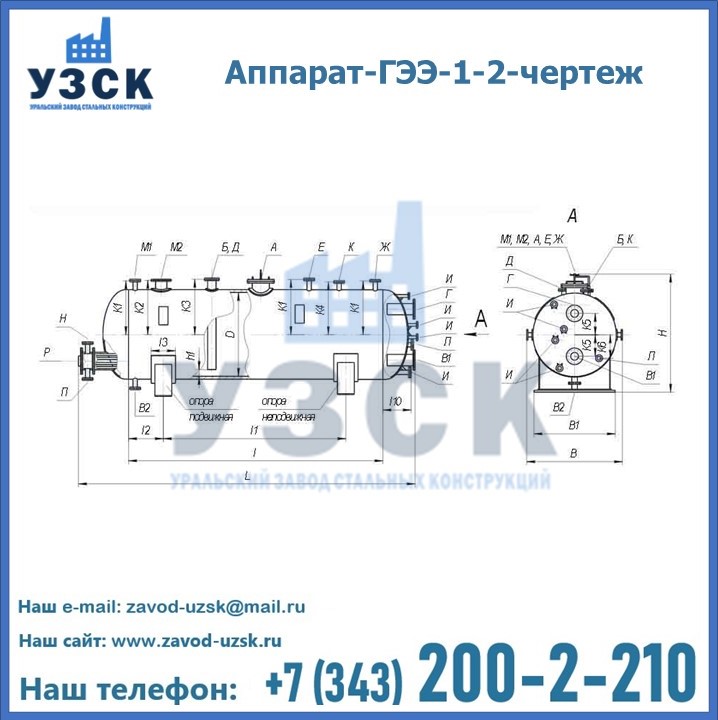

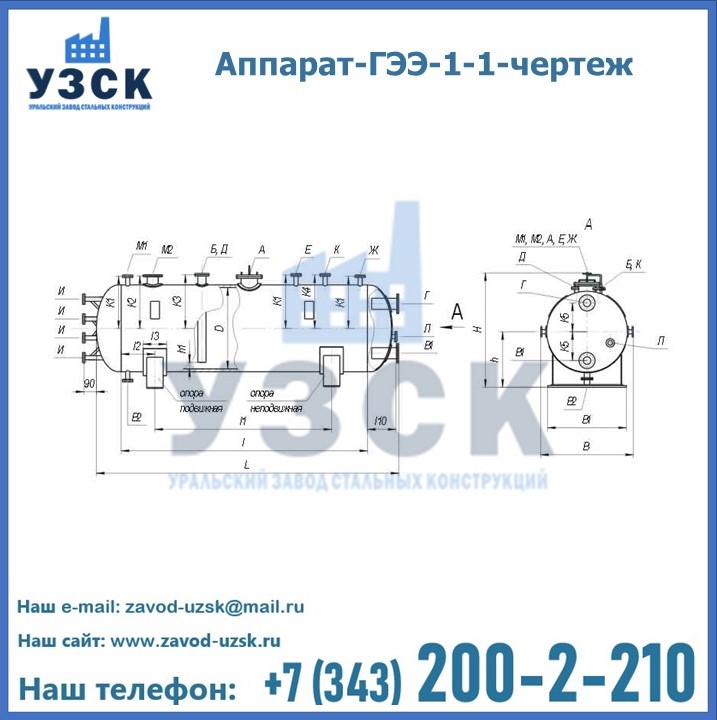

Чертежи аппаратов ГЭЭ 1-1 и 1-2

Оборудование стандартизировано по размерам и по рабочему давлению. Инженерный расчет на прочность установил наиболее рациональное размещение трубных обвязок.

Габаритные размеры и технические характеристики аппаратов ГЭЭ

ОБЪЕМ, М³		ДАВЛЕНИЕ, МПА (КГС/СМ²)	РАЗМЕРЫ, ММ
НОМИ НАЛЬ НЫЙ	РАБО ЧИЙ, НЕ БОЛЕЕ	ДАВЛЕНИЕ, МПА (КГС/СМ²)	D	I	I₁	I₂	I₃	I₄	I₅	I₆	I₇	I₈	B₁	H₁	S_ОБ/ S_ДН	МАС СА, КГ (С ОПО РАМИ)
6,3	5,4	0,6 (6) 1 (10) 1,6 (16)	1600	2500	1600	450	400	1100	1400	800	560	460	1440	100	8/8	1850
															8/10	1980
															12/14	2605
10	9,1	0,6 (6) 1 (10) 1,6 (16)	2000				450	1500			720	655	1790		8/10	2565
															10/10	2910
															12/16	3630
16	13,7	0,6 (6) 1 (10) 1,6 (16)		4200	3200	5000									8/10	3270
															10/10	3775
															12/16	4675
25	20,9	0,6 (6) 1 (10) 1,6 (16)	2400	4500	3500			1800			825	840	2140	140	8/10	4420
															10/12	5220
															14/18	7015
40	34,3	0,6 (6) 1 (10) 1,6 (16)		8000	7000										8/10	6155
															10/12	7365
															14/18	9995
50	42	0,6 (6) 1 (10) 1,6 (16)	2800	7000	5800	600		2200	1600	1000	960	1015	2480	160	10/12	8320
															12/14	9705
															18/20	13555
63	52,4	0,6 (6) 1 (10) 1,6 (16)		9000	7800										10/12	9740
															12/14	11435
															18/20	16135
80	67,4	0,6 (6) 1 (10) 1,6 (16)	3000	10000	8700	650					1035	1090	2660	170	10/12	11455
															14/14	15040
															18/22	19350
100	85,4	0,6 (6) 1 (10) 1,6 (16)		13000	11700										12/12	15650
															14/14	18365
															18/22

Изготовление и продажа емкостей ГЭЭ в УЗСК в Белоруссии

Уральский Завод стальных конструкций специализируется на изготовлении емкостей любой сложности. Мы имеем допуск от Ростехнадзора на изготовление оборудования, работающего под давлением. Производственная площадка завода укомплектована современным оборудованием по раскрою, вальцеванию и сварке автоматами или полуавтоматами.

Собственное конструкторское бюро адаптирует заказы к производству, создавая деталировочные чертежи. Мы выполняем дополнительные работы по установке насоса и трубной обвязке. Чтобы приобрести в компании УЗСК оборудование, нужно связаться со специалистами по контактному телефону. Все вопросы по заказу решаются с учетом интересов клиента.

Мы выполняем заказы в срок и поставляем продукцию с гарантией.
