Наш завод ООО «УЗСК» осуществляет производство клапанов прямоугольного и круглого исполнения, предназначенных для газоходов и пылегазовоздуховодов любого типоразмера. На нашем заводе можно купить клапаны КЛК, КЛП и КЛС любых исполнений и размеров. Собственное конструкторское бюро позволяет нам принимать нестандартные заказы, мы изготавливаем клапаны газоходов по чертежам заказчика, можем разработать чертежи и РД на основе вашего тех. задания.
Особенности применения газовых клапанов
Основным назначением клапанов КЛП / КЛС / КЛК является регулировка скорости газового потока или его полное перекрытие. Остановка потока бывает необходима при таких ситуациях, как ремонт и ТО газохода или установленного на нем газового оборудования, а также при авариях и утечках газа. В качестве рабочей среды для клапанов КЛК, КЛП и КЛС обычно выступает газ, воздух, а также различные газовоздушные смеси. Важно учесть, что рабочее вещество не должно содержать в своем составе липких и волокнистых материалов, а также пылей и твёрдых примесей свыше 100 мг/м³. Для обеспечения безопасности при эксплуатации и длительного срока службы типового клапана давление в газоходе не должно превышать 20 кПа, а максимальная температура рабочей среды не должна быть более 600 оС. Если ваши условия эксплуатации превышают данные параметры, то стандартный клапан вам не подойдет. Однако мы можем изготовить для вас специальный клапан КЛС / КЛК / КЛП по вашим характеристикам и размерам.
Разновидности клапанов

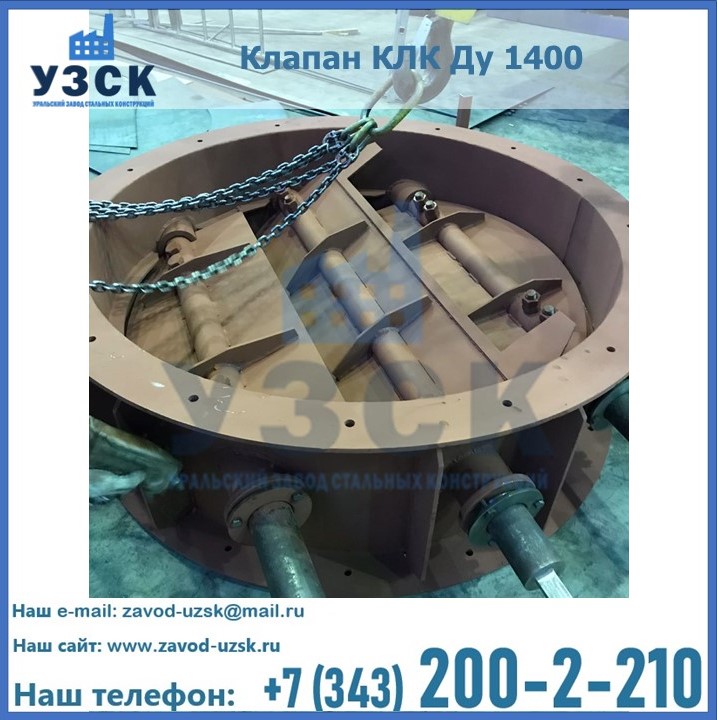

- Круглые клапаны КЛК (предназначены для газоходов круглого сечения)

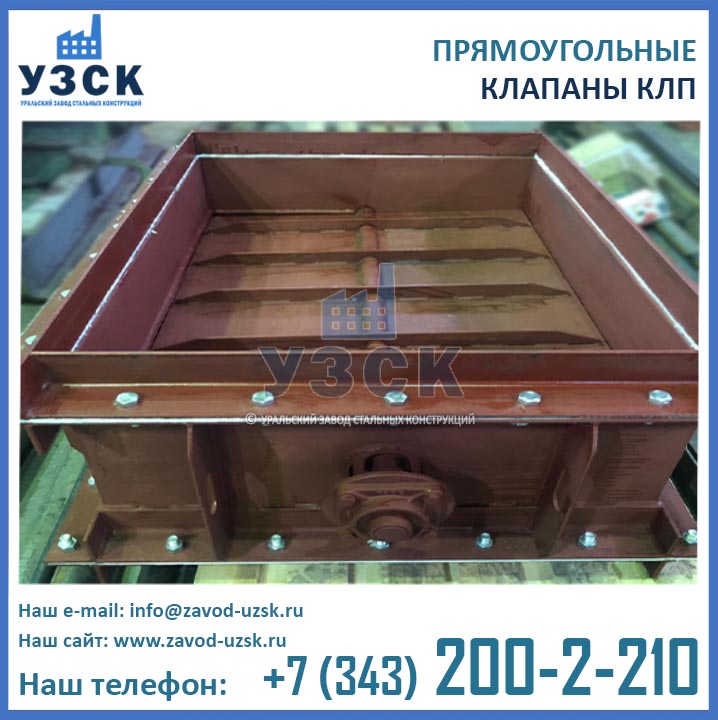

- Прямоугольные клапаны КЛП (применяются в газоходах прямоугольного сечения)
- Прямоугольные клапаны двухсекционные КЛС-2
- Прямоугольные клапаны трехсекционные КЛС-3
- Прямоугольные клапаны четырехсекционные КЛС-4
Расшифровка условного обозначения клапанов КЛК, КЛП и КЛС
- Клапан КЛС-4-Р – секционный клапан, состоящий из 4 секций с ручным приводом (КЛ – клапан, С – секционный, 4 – количество секций, Р — с ручным приводом).
- Клапан КЛП-600х600-М100 – прямоугольный клапан с размерами сечения 600х600 мм с приводом МЭО-100 (КЛ — клапан, П — прямоугольный, 600х600 – размер сечения клапана в мм, М — с МЭО, 100 – номинальный крутящий момент на валу).
- Клапан КЛК-180-П – круглый клапан с диаметром сечения 180 мм с пневматическим приводом (КЛ — клапан, К — круглый, 180 – диаметр сечения в мм, П — с пневматическим приводом).
- Клапан КЛК-200-Р – круглый клапан с диаметром сечения 200 мм с ручным приводом (КЛ — клапан, К — круглый, 200 – диаметр сечения в мм, Р — с ручным приводом).
- Клапан КЛК-900-М250 – круглый клапан с диаметром сечения 900 мм с приводом МЭО-250 (КЛ — клапан, К — круглый, 900 – диаметр сечения в мм, М — с МЭО, 250 – номинальный крутящий момент на валу).
Клапаны КЛК, КЛП, КЛС: технические характеристики
Обозначение | Тип привода | Электропитание, мм | Потребляемая мощность, Вт | Масса клапана без привода |
КЛК-100-М2 | ТМС230А BELIMO | 100…240 В, 50/60 Гц | 2 | 2,6 |
КЛК-150-М2 | ТМС230А BELIMO | 100…240 В, 50/60 Гц | 2 | 4,7 |
КЛК-160-Р | ручной | — | — | 6,1 |
КЛК-180-Р | ручной | — | — | 7,6 |
КЛК-180-П | Пневматический ДFPB-65-090-F05 | 100…240 В, 50/60 Гц | 3 | 10,2 |
КЛК-200-Р | ручной |
| — | 9,5 |
КЛК-250-Р | ручной |
| — | 11 |
КЛК-300-М | МЭО-40/25-0,25У-99КУ2. | 100…240 В, 50/60 Гц | 95 | 53,5 |
КЛК-300-М5 | BELIMO LMC230A | 220 В, 50 Гц | 1,5 | 13,2 |
КЛК-300-Р | ручной | — | — | 19,2 |
КЛК-350-Р | ручной |
|
| 26,5 |
КЛК-400-М5 | BELIMO LMC230A | 220 В, 50 Гц | 1,5 | 19,2 |
КЛК-450-П | Пневматический ДFPB-170-090-F0710-14 | — | — | 35 |
КЛК-500-М100 | МЭО-100/25-0,25У-99К | 220 В, 50 Гц | 250 | 145 |
КЛК-550-М100 | МЭО 100/25-0,25 У-99К У2 | 220 В, 50 Гц | 170 | 215 |
КЛК-500-Р | ручной | — | — | 42,5 |
КЛК-650-Р | ручной | — | — | 120 |
КЛК-750-М100 | МЭО-100/25-0,25М-99К | 220 В, 50 Гц | 170 | 282 |
КЛК-800-М100 | МЭО-100/63-0,63-99 |
| 240 | 310 |
КЛК-900-М250 | МЭО-250/63-0,25-99 |
| 240 | 344 |
КЛК-1000-М250 | МЭО-250/25-0,25У-99КУ2 |
| 250 | 371 |
КЛК-1200-М250 | МЭО-250/25-0,25У-99К |
| 250 | 556 |
КЛК-1300-М250 | МЭО-250/25-0,25У-99К |
| 250 | 595 |
КЛК-1400-М250 | МЭО-250/25-0,25У-99К |
| 250 | 635 |
КЛК-800-М100 | МЭО-100/63-0,63-99 Механизм быстрого открывания УИМ 0212В3 |
| 240 | 425 |
КЛК-2200-М630 | МЭО-630/25-0,25У-92К. |
| 200 | 1324 |
КЛП-600х600-М100 | МЭО-100/25-0,25У-99КУ2 |
| 170 | 151 |
КЛС-4-Р | ручной | — | — | 624 |
КПС-3-Р | ручной | — | — | 463 |
КЛС-2-S1.4 | МЭО 250/25-0,25 У-99К У2 |
| 170 | 312 |
Как работает газовый клапан?
Клапан газохода состоит из двух основных элементов: корпуса и заслонки. Круглый клапан КЛК имеет корпус круглого сечения. У корпуса прямоугольного клапана КЛП соответственно прямоугольное сечение. А корпус секционного клапана КЛП имеет прямоугольную форму и состоит из нескольких (2,3,4) секций и такого же количества заслонок. Для изменения скорости газового или воздушного потока, или его перекрытия необходимо повернуть заслонку вокруг своей оси до достижения нужного проходного сечения. Поворот заслонки осуществляется при помощи привода: ручного, пневматического или электрического. Чаще всего для этих целей применяются механизмы электрические однооборотные МЭО, которые вы также можете приобрести у нас, указав в заявке необходимость комплектации клапана приводом. Мощность привода подбирается в зависимости от размера клапана.
