Циклоны ЦН-15-900×4СП применяются в различных областях промышленности с целью сухой очистки газовоздушных потоков. Улавливание и отделение твердых сухих частиц при помощи таких аппаратов осуществляется из сушилок и устройств, в которых при работе возможно образование пыли, а также из систем пневматической транспортировки. Допустимый уровень загрязненности объекта для фильтрации воздуха пылеуловителями ЦН-15-900×4СП составляет до 400 г/м3. ЦН-15-900×4СП — групповая модель, состоящая из 4 циклонов с камерой очищенного воздуха в виде сборника.
Общие сведения о циклонах ЦН-15
| Массовая концентрация пыли в очищаемом газе, г/м3: | |
| для слабослипающихся пылей | до 1000 |
| для среднеслипающихся пылей | 250 |
| Температура очищаемого газа, С | до 400 |
| Давление, кПа | до 5 |
| Коэффициент гидравлического сопротивления циклонов: | |
| для одиночного исполнения | 147 |
| для группового исполнения | |
| с «улиткой» | 175 |
| со сборником | 182 |
Маркировка ЦН-15-900×4СП расшифровывается следующим образом:
Ц — циклон;
Н — конструкции НИИОгаза;
15 — угол наклона входного патрубка относительно горизонтали (0);
900 — внутренний диаметр цилиндрической части циклона (мм);
После «×»:
4 — количество циклонов в группе;
С- камера очищенного газа в виде сборника;
П — пирамидальная форма бункера.
Конструкционные элементы данной модели:
- цилиндр
- винтовая крышка
- выхлопная труба
- конус
- входной патрубок
- камера очищенного газа в виде сборника
- пирамидальный бункер
Циклон ЦН-15-900×4СП, имеющий в группе 4 циклона, отличается удобством и простотой эксплуатации, имеют умеренный уровень шума. Следует учитывать некоторые особенности данной модели. К примеру, ЦН-15-900×4СП не рекомендуется применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.
Для изготовления циклонов ЦН-15 в Белоруссии, которые планируется применять при t не ниже -400С, используется углеродистая сталь. Если предполагается, что температура окружающей среды будет ниже -400С, рекомендуется выбрать устройство из низколегированной стали.

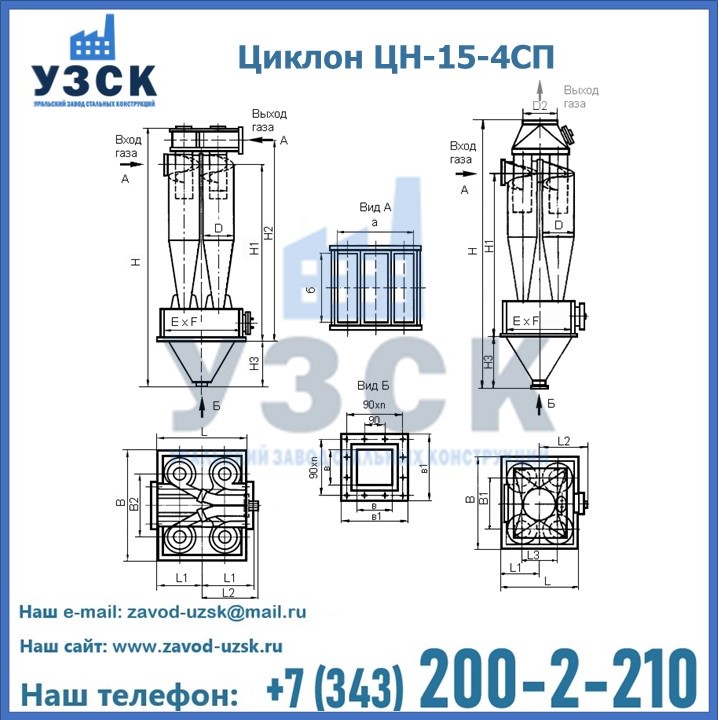

Основные технические характеристики циклонов типа ЦН-15-900×4СП
| Наименование | Производительность, м3/ч | L | B | H | H1 | H2 | H3 | D | D1 |
|---|---|---|---|---|---|---|---|---|---|
| ЦИКЛОН ЦН-15-900х4СП | 22860-36580 | 1904 | 2324 | 7130 | 4408 | — | 1560 | 900 | 530 |
| Наименование | Е | F | a | b | L1 | L3 | в | в1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ЦИКЛОН ЦН-15-900х4СП | 1700 | 2150 | 994 | 604 | 1070 | 1047 | 300 | 440 | 3330 |
Производство и продажа циклонов ЦН-15-900×4СП
Завод «УЗСК» в Белоруссии предлагает большой выбор циклонов ЦН-15-900×4СП и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если требуется изготовить циклон нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Заказать и купить циклоны или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
