Циклоны версии БЦ-259 широко применяются в Белоруссии для сухой очистки зольных отходов способом улавливания из дымовых газов, выходящих в процессе сгорания из топок паровых и водонагревательных котельных устройств. Такие продукты переработки производятся при сожжении твердых золосодержащих горючих материалов в топочной камере.

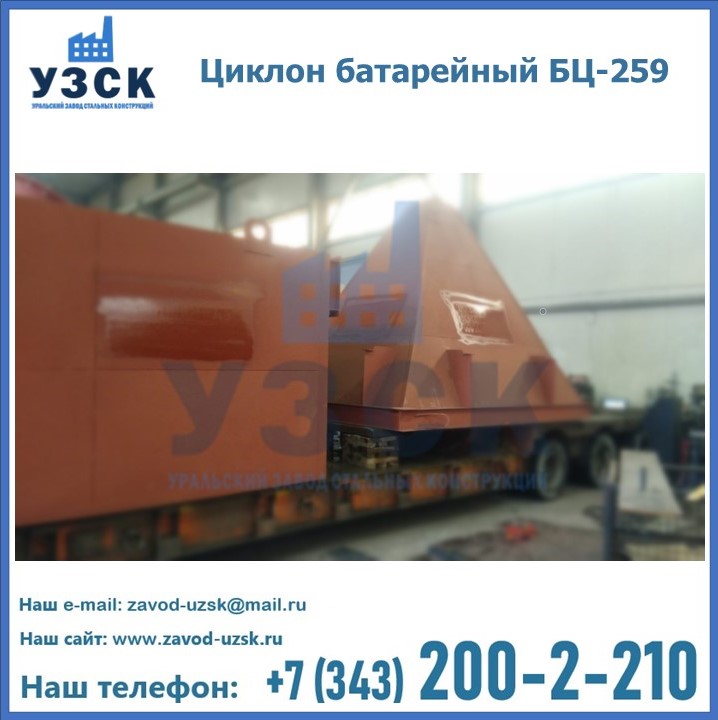

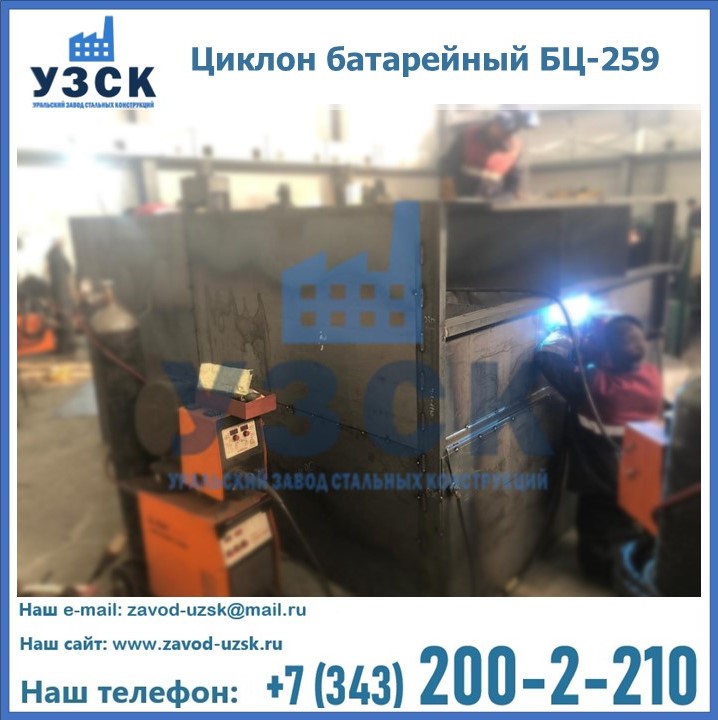

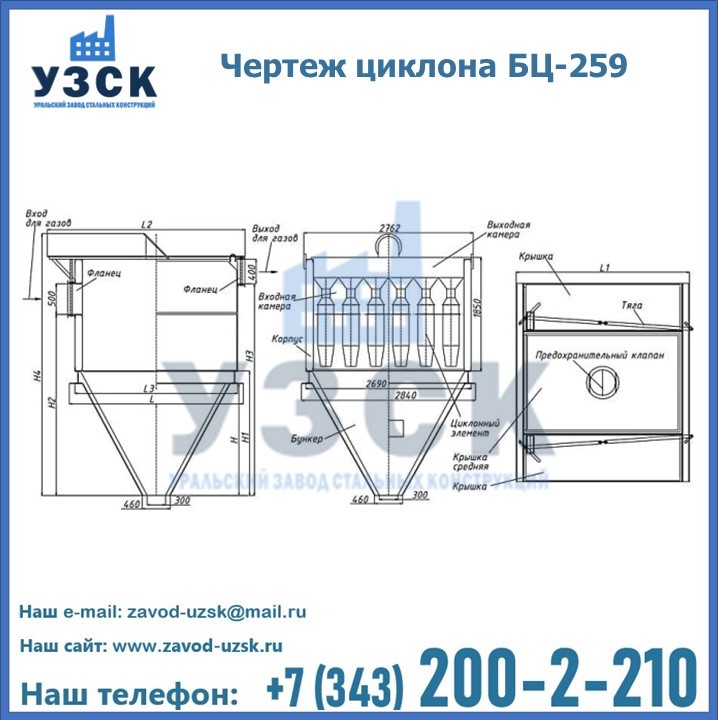

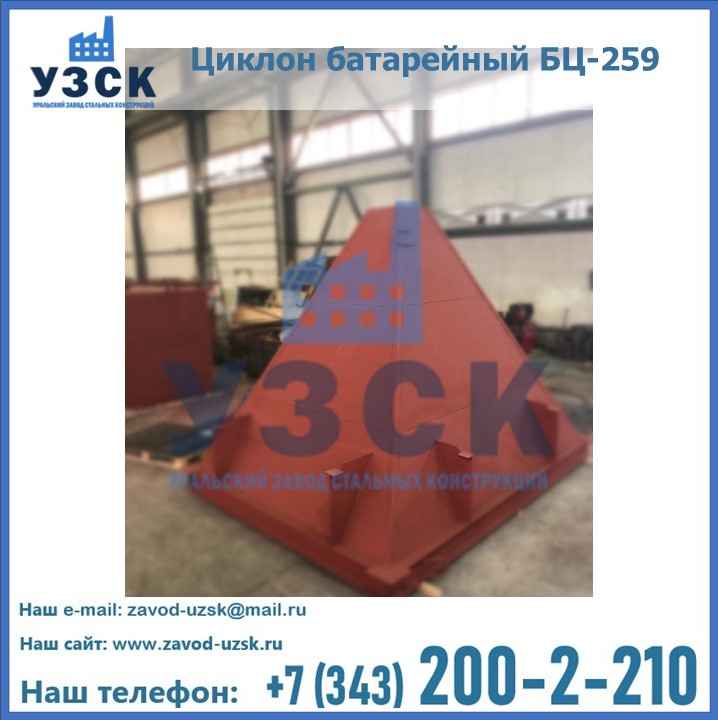

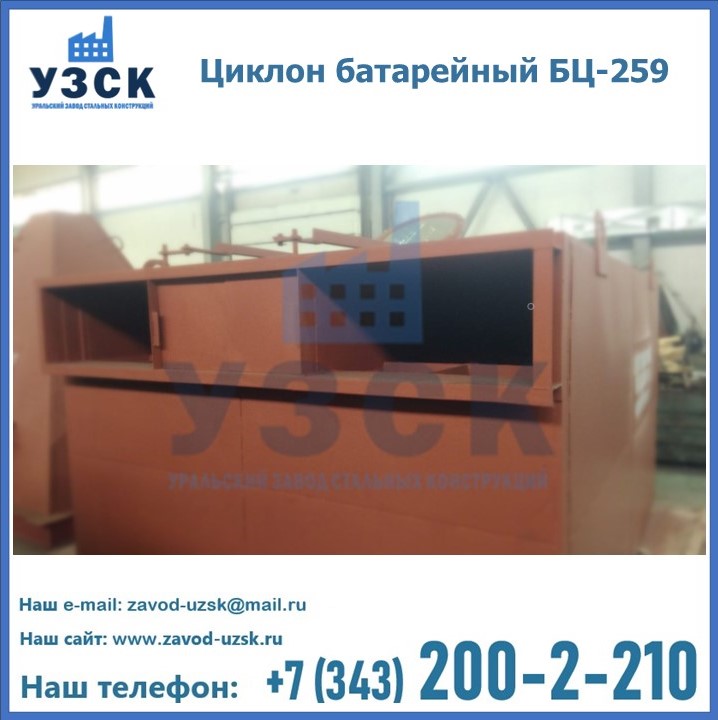

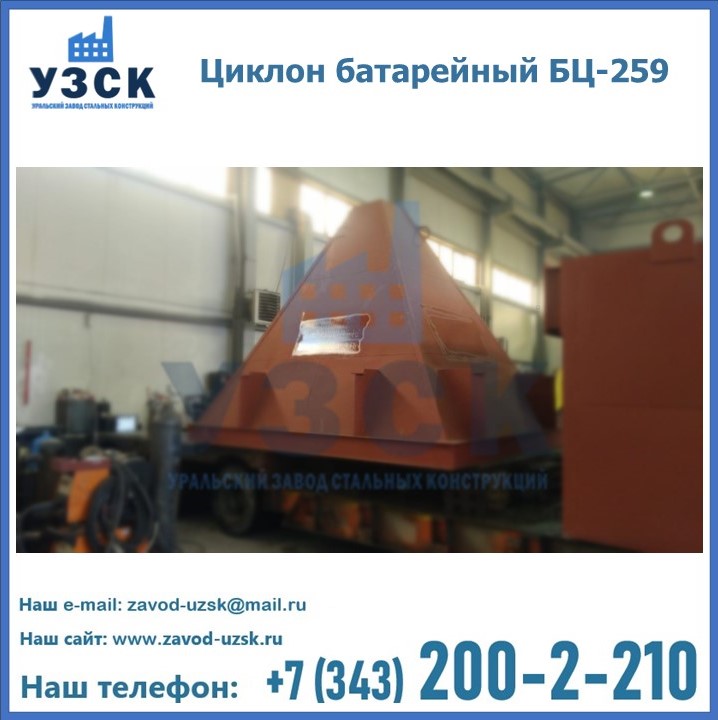

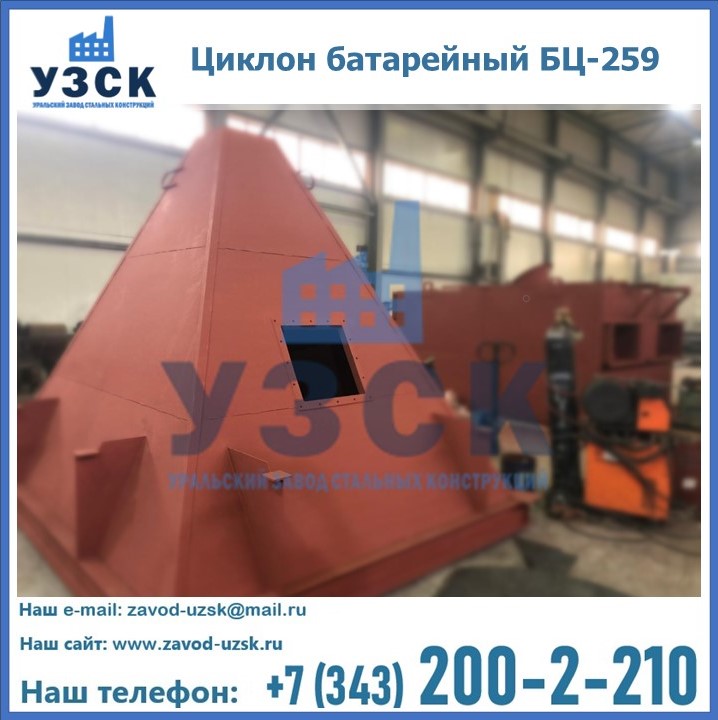

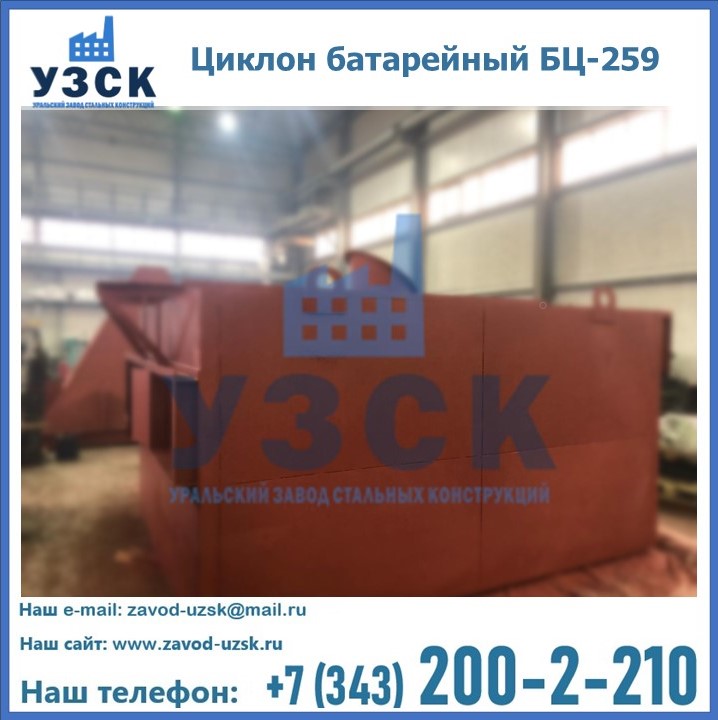

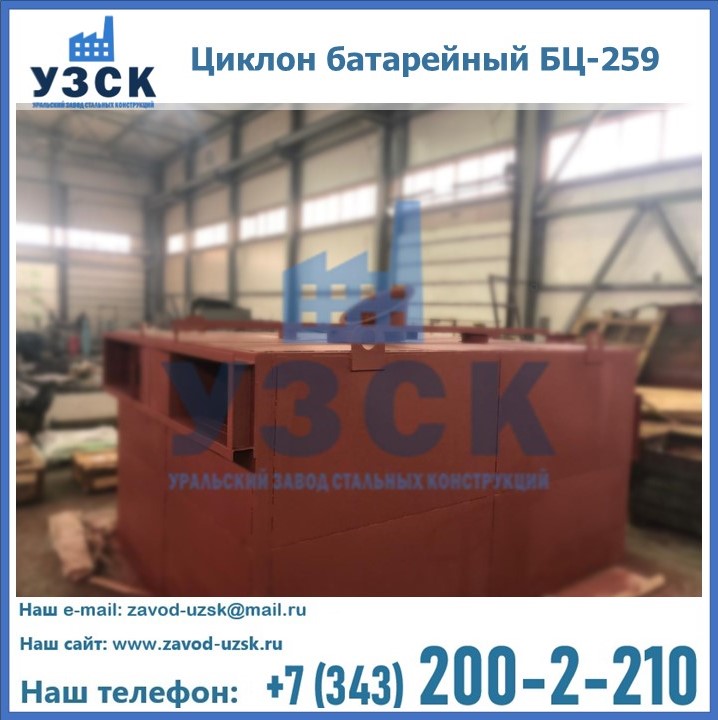

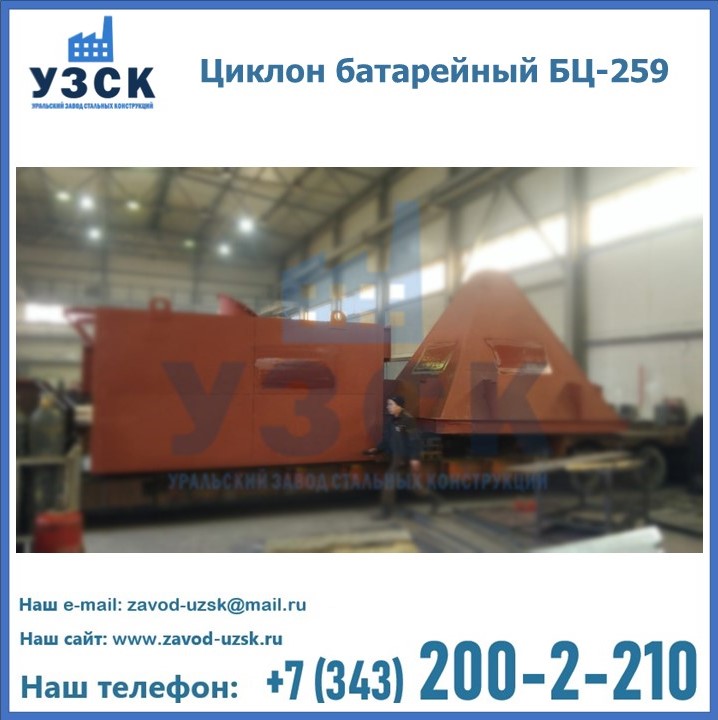

Конструкция и технические характеристики циклона БЦ-259

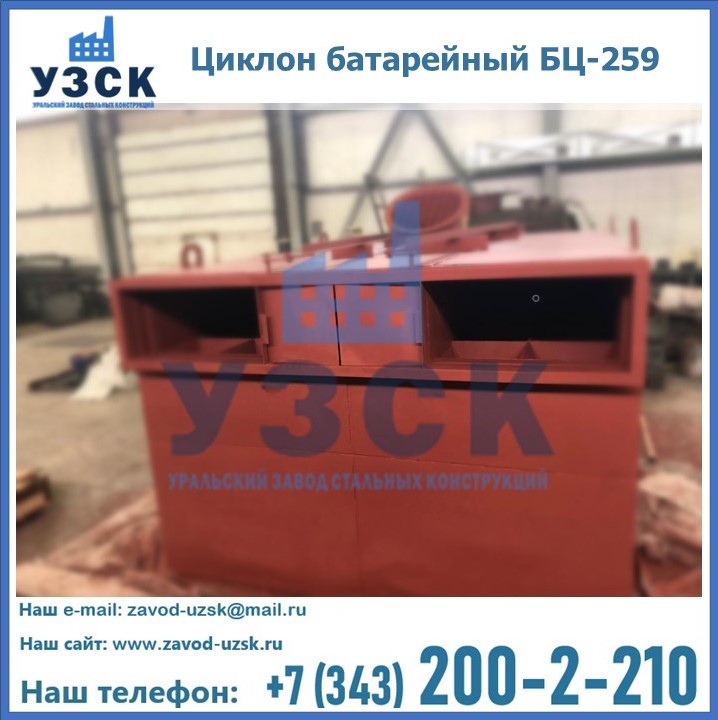

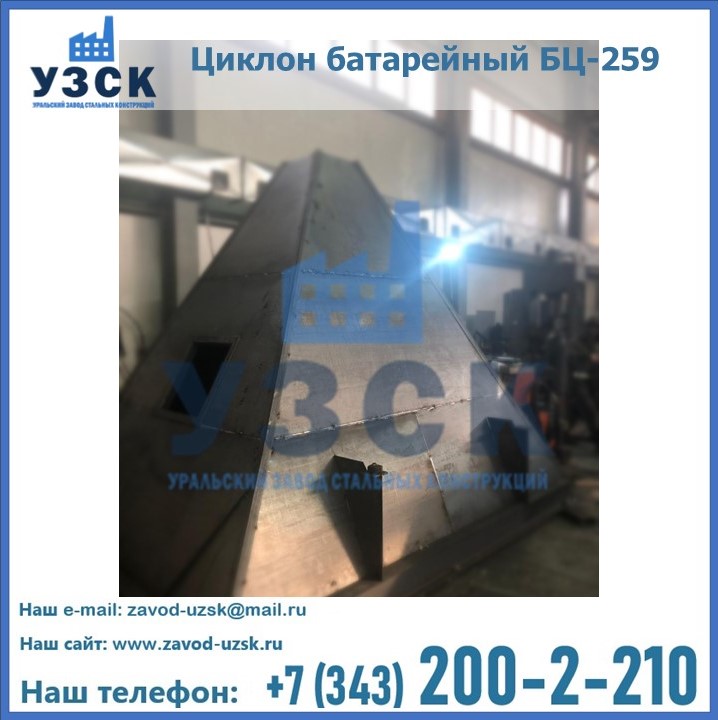

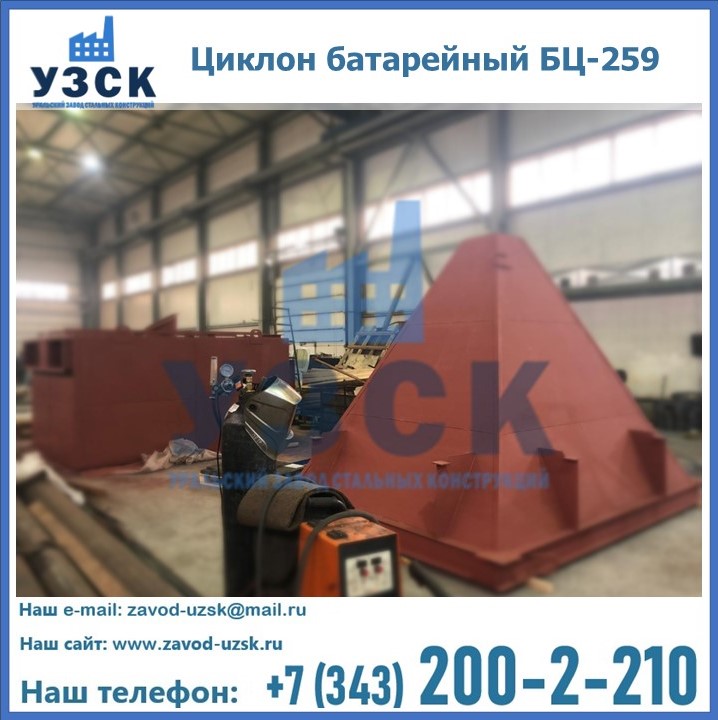

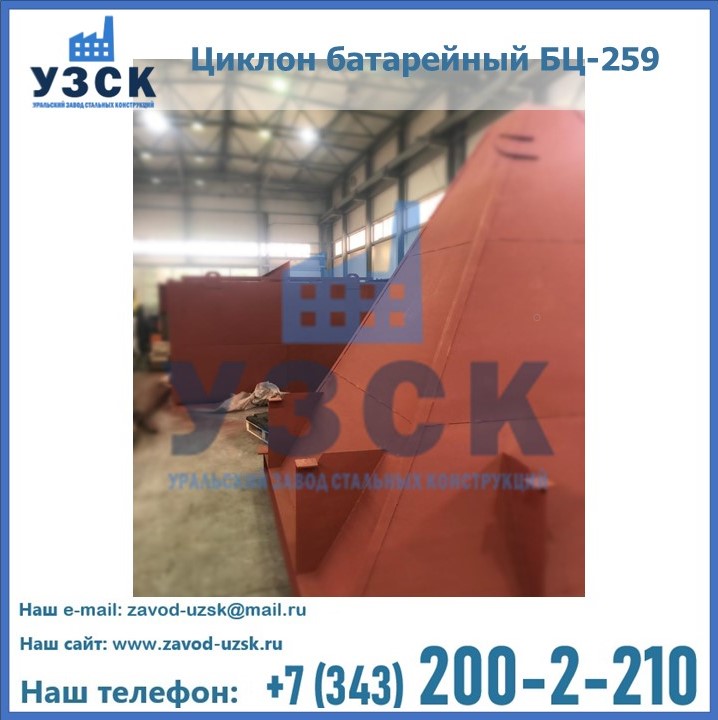

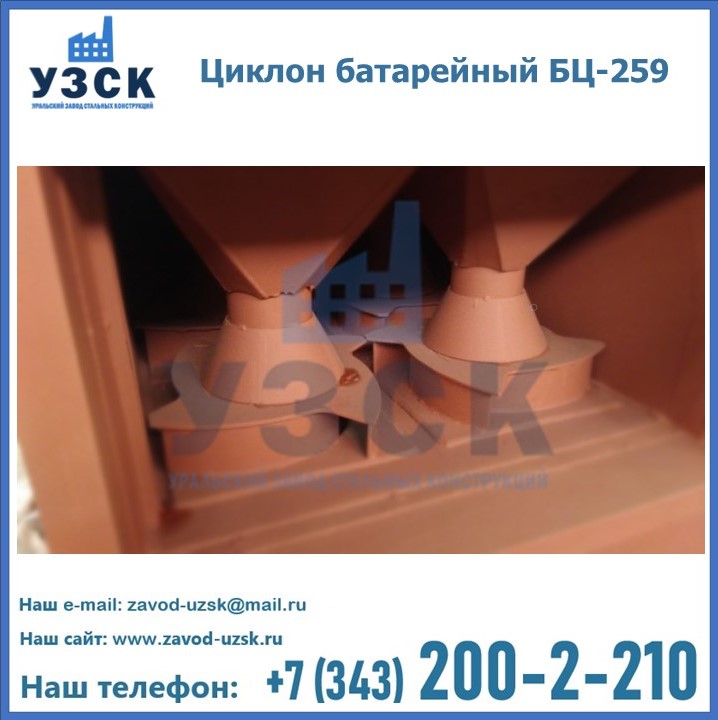

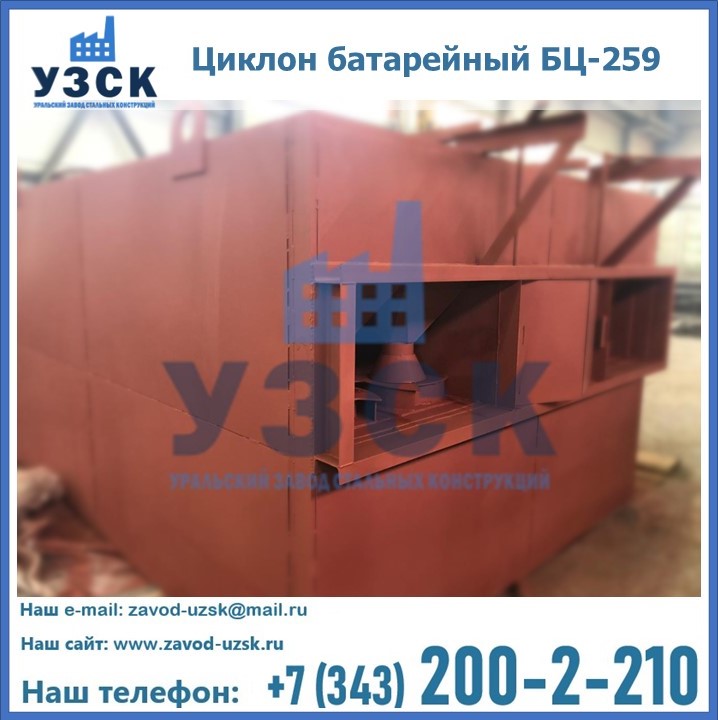

Батарейные циклоны модели БЦ-259 конструируются из нескольких металлических труб (выхлопных отводов), диаметр которых составляет около 26, 9 см. Элементы устанавливаются в параллельной плоскости и объединены корпусом с общей подводкой. Такие трубы предназначены для выхлопа и состоят из специальных заворачивающих лопаток, решетчатых элементов и опорных стоек футляра. Основную наружную панель оснащают патрубком для соединения и вибробункером, помимо этого, на панели устанавливают теплоизоляцию.
В целом, конструкция состоит из 3 сегментов, работа которых проходит параллельно друг другу. В случае, если уровень нагрузки невысокий, можно отключить один, или два элемента, отключение производится при помощи шибера. Такие действия способствуют удержанию нужной скорости перемещения дымовых потоков в циклоне, в случае появления переменных нагрузок. Помимо этого, сегментация позволяет снизить вероятность ухудшения качества очистки газовоздушных потоков, за счет передачи обрабатываемого материала из одного элементов в другой через приемный бункер. Сбой в работе агрегата возможен из-за различного гидравлического сопротивления элементов, некачественных комплектующих деталей, неравномерного распределения и разной нагрузки дымовых потоков в сегментах. Поэтому, следует приобретать оборудование от надежных производителей, предоставляющих все необходимые документы и гарантии на продукцию. Именно таким предприятием в Белоруссии зарекомендовала себя компания УЗСК.
Принцип работы циклона БЦ-259
Дымовые потоки вместе с пылью и золой поступают к системе циклонов, равномерно проникая внутрь по всей входной части. Внутри газовоздушные дымовые потоки, насыщенные частицами пыли/золы, попадают в приемные трубы, где из закручивают и начинают вращать лопасти заворачивающего приспособления. Сухая пыль по инерции и под воздействием центробежной силы прижимается к конусной части циклона и опускается по конусу аппарата в накопительный бункер, который необходимо периодически освобождать от отходов. Монтируется циклон Б-259 в газоотводном канале за котельными, водогрейными устройствами, перед дымоуловителем.
Параметры производительности и технические характеристики БЦ-259
Метод очистки и расчет батарейного циклона БЦ-259 сосуществуют группе – сухие механические пылеуловители. Критерии производительности циклонов БЦ-259:
- КПД БЦ-259 составляет не менее- 89%.
- Циклон имеет гидравлическое сопротивление равное 1200 Па.
- Сопротивление при наименьшей нагрузке котельного оборудования составляет не менее 39 кг/м2.
- Количество выхлопных труб варьируется от 6 до 48 штук.
- Номинальная t газов на входе около + 4000 С.
- Производительность БЦ-259 составляет от 5 до 30 000 м3/ч.
Технические характеристики циклонов БЦ-259
| Типоразмер циклона батарейного | Кол. элементов | Расход газа, м3/с | Габаритные размеры,мм | Масса кг | ||
|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | ||||
| БЦ- 259- (3×2) | 6 | 1,11 | 1580 | 1430 | 3500 | 1820 |
| БЦ- 259- (3×3) | 9 | 1,66 | 1980 | 1502 | 3450 | 2500 |
| БЦ- 259- (4×3) | 12 | 2,2 | 2624 | 2208 | 4480 | 3200 |
| БЦ- 259- (4×4) | 16 | 2,59 | 2624 | 2208 | 4480 | 3600 |
| БЦ- 259- (4×5) | 20 | 3,69 | 2624 | 2208 | 4480 | 4000 |
| БЦ- 259- (6×4) | 24 | 4,44 | 2320 | 2770 | 4440 | 4970 |
| БЦ- 259- (6×5) | 30 | 5,55 | 2740 | 2770 | 4440 | 5770 |
| БЦ- 259- (6×6) | 36 | 6,66 | 3160 | 2770 | 4400 | 6580 |
| БЦ- 259- (6×7) | 42 | 7,77 | 3580 | 2770 | 5160 | 7720 |
| БЦ- 259- (6×8) | 48 | 8,8 | 4000 | 2770 | 5160 | 8610 |
Приобрести качественное оборудование, в том числе, циклоны БЦ-259, можно в компании УЗСК в Белоруссии. Мы предлагаем долговечную и надежную продукцию по приемлемой цене. Заказать и купить циклоны или другие изделия высокого качества можно через сайт Уральского Завода Стальных Конструкций, или позвонив по указанному в разделе «Контакты» телефону.
